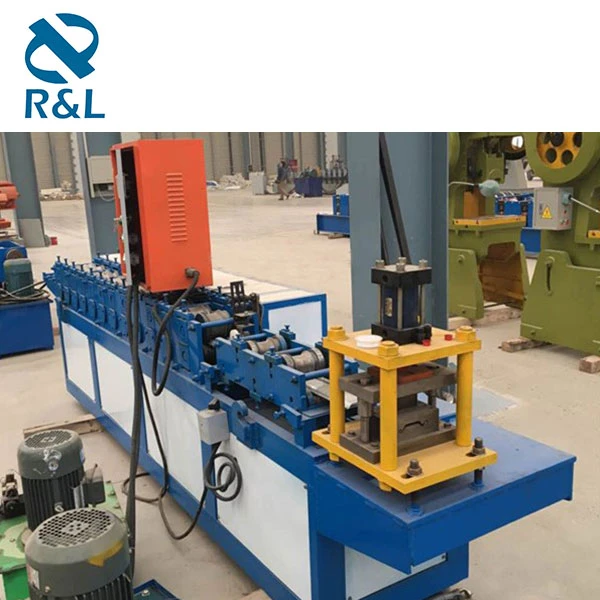

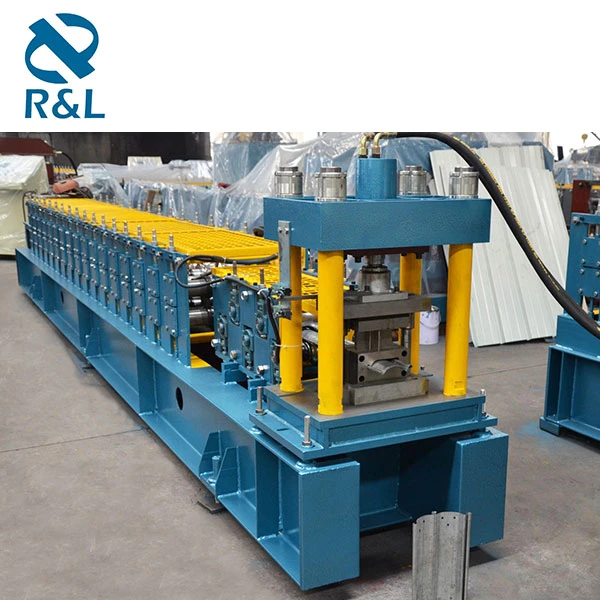

Stroj na tvarovanie rolety, tiež známy ako stroj na tvarovanie rolety alebo stroj na výrobu rolety, sa používa na výrobu rôznych panelov roletových dverí. Toto je zariadenie, ktoré možno naraz vylisovať a rýchlo z neho vyrobiť rolovacie brány. Dokáže vyrobiť rolovacie brány v rôznych veľkostiach a tvaroch, od malých bytových brán až po veľké priemyselné vráta. Je vysoko efektívny, so schopnosťou vyrobiť veľké množstvo dverí v krátkom čase.
Podľa rôznych potrieb môže byť náš stroj na tvarovanie roletových dverí vybavený aj viacerými funkciami a efektmi. Vysoko automatizovaný výrobný proces môže zabezpečiť stabilnú kvalitu produktu a efektívnosť výroby bude vyššia a zároveň ušetrí viac času.
Vlastnosti a výhody
* Stroj na tvarovanie roletových dverí, špeciálne navrhnutý na tvarovanie panelu roletových dverí v rámci sériovej výroby.
* Výrobná rýchlosť: 15 m/min.
* Pomocou nepretržitého lietajúceho rezania a plne automatického systému stohovania môže maximálna rýchlosť výrobnej linky dosiahnuť 50 m / min.
* Rýchlovýmennú základňu kazetovej platformy možno použiť pre rôzne profily.
* Pre väčšinu horúcich a obľúbených modelov profilov máme na sklade pripravený rolovací stroj na rýchle dodanie.
Technické parametre
|
Hrúbka profilu |
0.6-0.8 mm alebo podľa požiadavky zákazníka |
|
Požiadavky |
Rozmerové tolerancie: +/- 1 mm, +/- 1º uhol Oblúk: 1,5 mm Odklon: 1,5 mm Otočenie: 1.{1}}º |
|
Rýchlosť tvarovania |
15 metrov/min |
|
Formovacie stanice |
21 staníc |
|
Technický proces |
Odvíjač → Riadené podávanie → Tvarovanie valcov → Dierovanie → Rezanie na dĺžku (rezanie servomeničom) → Tabuľka zberu |
|
Hlavný motor |
7,5 kW (značka: slávna značka v Číne) |
|
reťaz |
16A |
|
Ozubené koleso |
Vysokofrekvenčné kalenie hornej časti zuba |
|
Ložiskový podstavec |
1) tvárna liatina; 2) Frézovanie stredu; 3) Čierna povrchová úprava |
|
Ložisko |
C & U |
|
Vreteno |
1) Uhlíková tepaná oceľ vysokej kvality 45# 2) Priemer: 70 mm 3) Tepelná rafinácia HB220-250 |
|
Podšívka |
1) Seamless Steel Tube 2) Single Surface Thickness >= 5 mm |
|
Valčeky |
1) Tvrdosť povrchu: GCr 15 2) Tvrdosť povrchu: HRC58 stupňov -62 stupňov 3) Úprava chrómanom |
|
Výkon hydraulickej stanice |
2,2KW, hadice na osadenie štandardu JIC, značka: Aeroquip |
|
Rezanie |
Materiál čepele: Cr12 Mov, s tepelnou úpravou HR58 stupňov -62 stupňov Hydraulický pohon, nepretržité strihanie nožnicou po tvarovaní |
|
VFD |
SIEMENS ALEBO SCHEIDER |
|
PLC |
Panasonic |
|
Kódovač a snímač |
Omron |
|
Zberný stôl |
Normálne 3 metre |
Ako funguje stroj na tvarovanie roletových dverí
Pracovné rozloženie
Výkres profilu rolovacej brány
Projektové puzdrá na roletu
